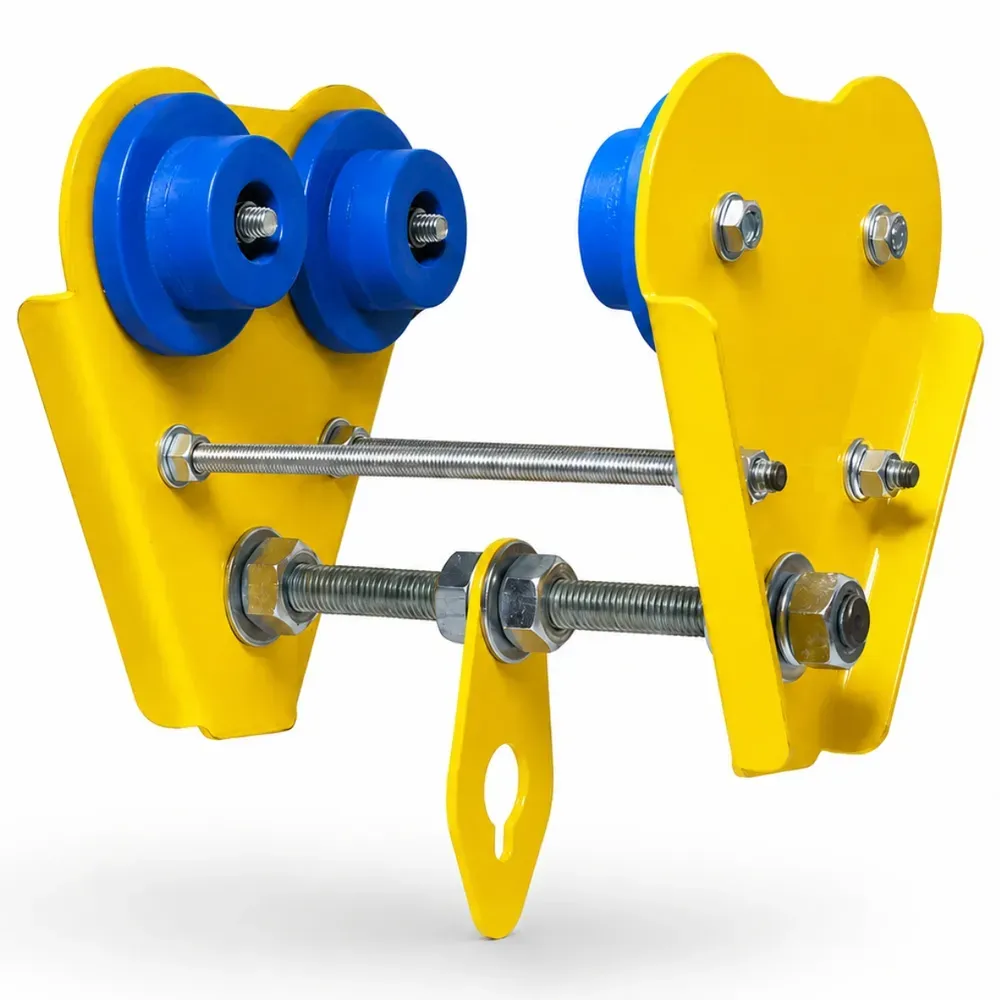

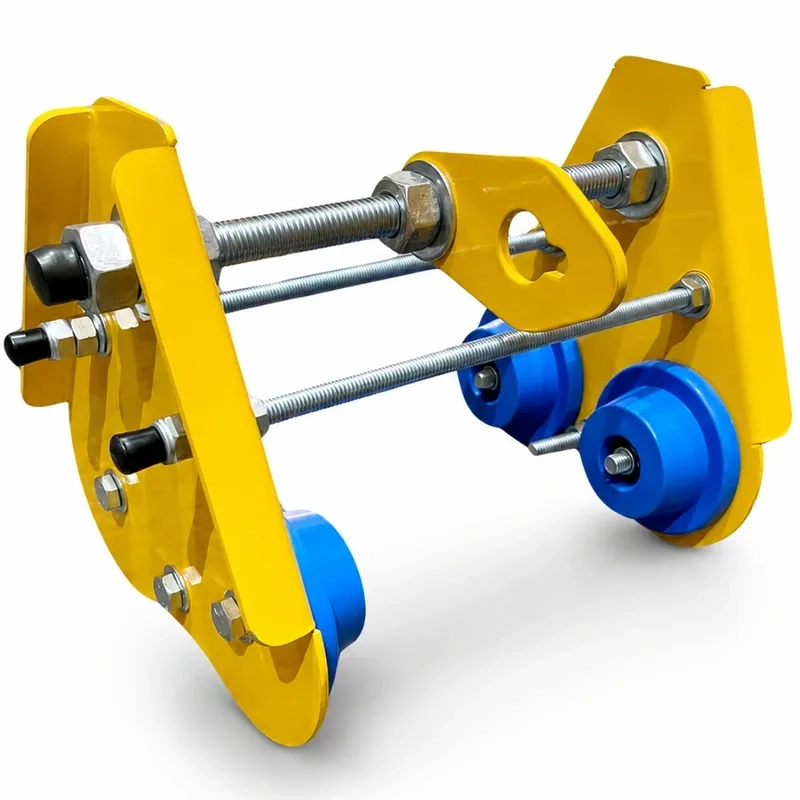

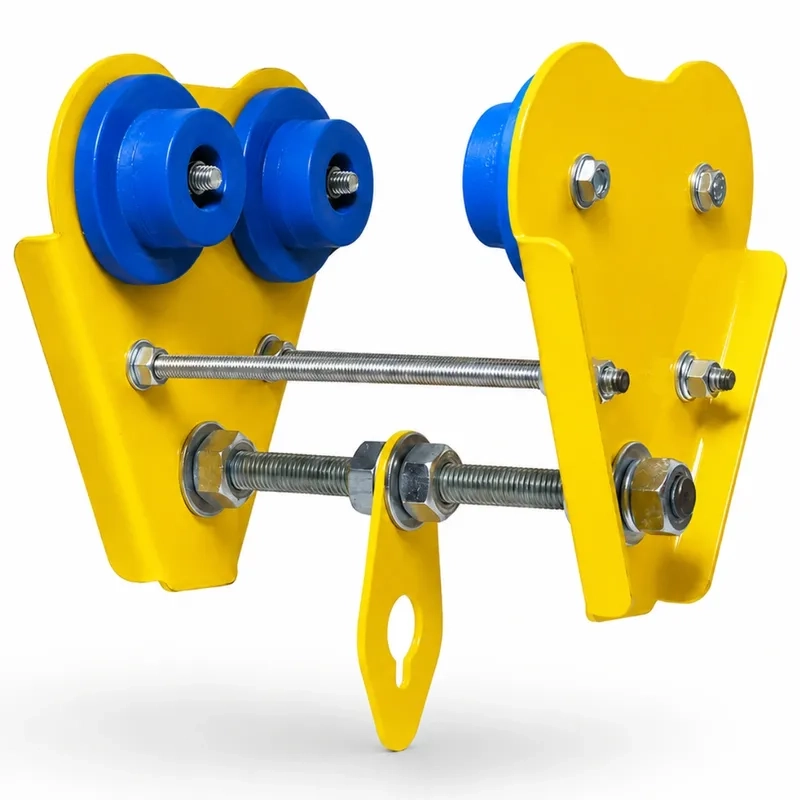

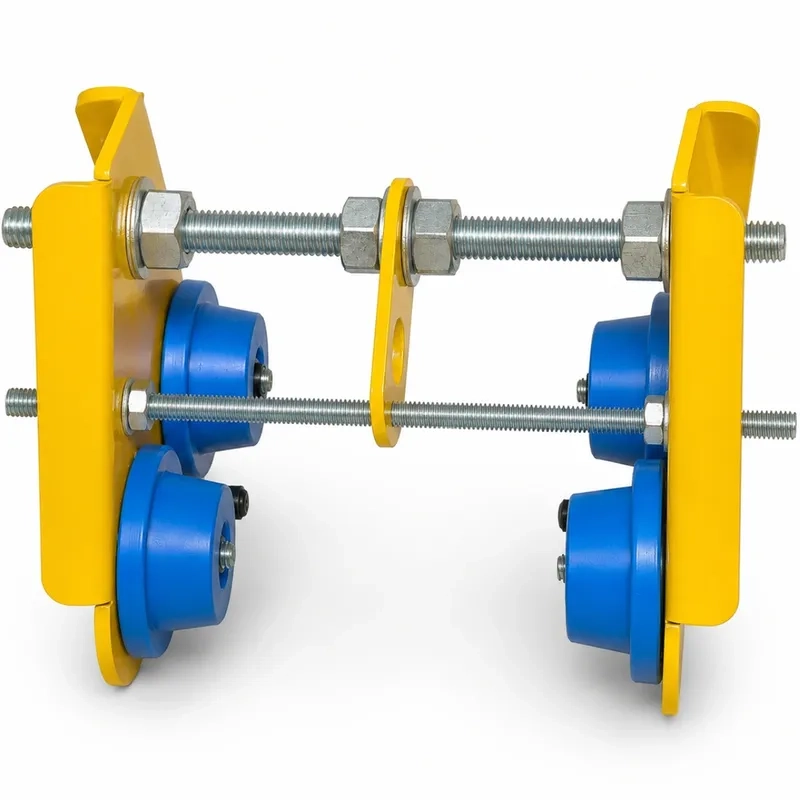

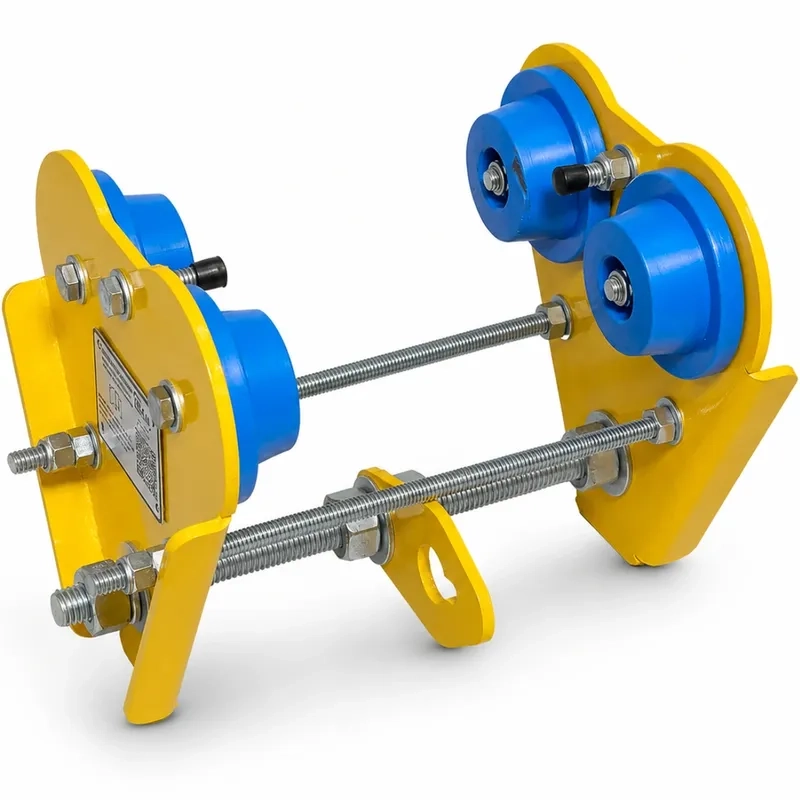

Trole para Viga W de 3 a 6 Polegadas VICSA em Aço com 4 Roldanas em Nylon VIC 30.014
Em estoque e pronto para despacho
Descrição
[ 02 ] DESTAQUES
Fabricado pela norma brasileira.
O que a VICSA declara para o VIC 30.014 — e o que faz diferença na hora de especificar:
[ 03 ] ENTENDA A CERTIFICAÇÃO
Por que este produto não tem CA.
Este trole é um dispositivo de ancoragem, e não um Equipamento de Proteção Individual. Por isso não possui Certificado de Aprovação (CA) — o CA se aplica aos EPIs que se conectam a ele, como o cinturão paraquedista, o talabarte e o trava-quedas retrátil.
Os dispositivos de ancoragem são tratados pela NR-35 (Anexo II) e pela norma técnica ABNT NBR 16325. A NR-35 exige que o dispositivo de ancoragem seja certificado, ou fabricado conforme as normas técnicas nacionais vigentes sob responsabilidade de profissional legalmente habilitado, ou projetado por profissional legalmente habilitado como parte de um sistema completo de proteção contra quedas.
A VICSA declara a fabricação deste equipamento conforme a ABNT NBR 16325 — que é justamente a norma técnica nacional de dispositivos de ancoragem referenciada pela NR-35.
A seleção, o projeto e a validação do sistema de ancoragem são de responsabilidade de profissional legalmente habilitado (PLH) — nunca do próprio trabalhador. Consulte a sua área técnica antes de especificar este item.
[ 04 ] CONSTRUÇÃO
Aço e nylon.
ITEM 01
Chapa de aço ASTM A36
Construído em chapa de aço ASTM A36, liga estrutural de uso consagrado em equipamentos metálicos.
ITEM 02
Acabamento pintado
Acabamento em pintura, que aumenta a durabilidade e a resistência à corrosão do conjunto.
ITEM 03
Roldanas em nylon 6.0
Dois conjuntos de roldanas em nylon 6.0, que deslizam sobre o perfil metálico.
ITEM 04
Argola central fixa
Argola central fixa que serve de ponto de ancoragem para o elemento de ligação.
ITEM 05
Sistema de parafusos
3 parafusos fixos da roldana e 3 parafusos para fixação, ajustando o trole à viga.
ITEM 06
Padrão americano
Dimensionado para vigas W no padrão americano, de 3 a 6 polegadas.
[ 05 ] APLICAÇÕES
Onde é usado.
01
Linha de vida em viga W
Corre pela viga W metálica, acompanhando o trabalhador ao longo do percurso.
02
Uso com trava-quedas retrátil
Projetado para trabalhar em conjunto com o trava-quedas retrátil acoplado.
03
Estruturas metálicas
Galpões e edificações com vigas W expostas, dentro da faixa de 3 a 6 polegadas.
04
Montagem industrial
Serviços de montagem em altura com ponto de ancoragem que acompanha o usuário.
05
Manutenção em altura
Inspeções e serviços ao longo da viga, conforme o projeto da área técnica.
06
Redução do efeito pêndulo
Por acompanhar o deslocamento, minimiza o movimento de pêndulo em caso de queda.
[ 06 ] ESPECIFICAÇÃO
Ficha técnica.
| PRODUTO | Trole para viga W (dispositivo de ancoragem) |
|---|---|
| MARCA | VICSA |
| CÓDIGO | VIC 30.014 |
| NORMA TÉCNICA | ABNT NBR 16325 (dispositivos de ancoragem) |
| CERTIFICAÇÃO | Não se aplica CA — dispositivo de ancoragem não é EPI |
| MATERIAL | Chapa de aço ASTM A36, com acabamento pintado; roldanas em nylon 6.0 |
| PERFIL DE MEDIDA | Viga W de 3 a 6 polegadas — mesa de 161 a 210 mm |
| PADRÃO | Americano |
| ROLDANAS | Dois conjuntos de roldanas em nylon 6.0 |
| PONTO DE ANCORAGEM | Argola central fixa |
| FIXAÇÃO | 3 parafusos fixos da roldana e 3 parafusos para fixação |
| CARGA DE RUPTURA | 15 kN — conforme declarado pelo fabricante |
| MEDIDAS | Comprimento 200 mm × largura 220 mm × altura 200 mm |
| PESO | 4 kg |
| GARANTIA | 1 ano contra defeito de fabricação (conforme condições do fabricante) |
Carga de ruptura não é carga de trabalho. A carga máxima de trabalho e o número máximo de trabalhadores conectados simultaneamente devem constar na marcação do dispositivo e ser observados conforme o manual do fabricante e o projeto do sistema.
[ 07 ] USO E CONSERVAÇÃO
Uso seguro.
[ 07.1 ] USO
- A seleção e o projeto do sistema devem ser feitos por profissional legalmente habilitado.
- Confirme que a viga W está na faixa de 3 a 6 polegadas (mesa de 161 a 210 mm) antes de instalar.
